西瑪三相鼠籠式異步電動機的缺相保護方法。

      目前工礦企業使用的中小型三相電動機多為鼠籠式三相異步電動機。這種西瑪電動機已有200多年的歷史，由于性能突出，起動扭矩大，結構簡單，生產簡單，價格低廉，可以永遠使用。接下來西安泰富西瑪電動機技術部工作人員就為大家介紹一下關于相鼠籠式異步電動機的缺相保護方法。
      鼠籠轉子三相異步電動機，當三相電流通過定子線圈時，定子鐵心產生強大的旋轉磁場。這個磁場驅動轉子磁芯旋轉。嵌入轉子鐵心的籠條等于變壓器的二次線圈，并異步與定子相對應的交流電壓。因為鼠籠的兩端是閉合的，這就像變壓器短路一樣。產生大的短路交流電。這種交流電使轉子產生額外的交變磁場。該磁場與定子磁場協同作用，從而放大定子與轉子之間的電磁力，從而增大轉子的扭矩并穩定扭矩。當轉子的附加磁場相對于定子線圈高速旋轉時，定子線圈與轉子的附加磁場相交，定子線圈產生附加電動勢。這個電動勢也稱為反電動勢。由于這種反電動勢，鼠籠式三相異步電動機（定子線圈的交流阻抗相對較?。┯幸粋€重要的特點：即在初始起動期間，轉子不轉動時反電動勢為0，如果起動轉矩也很大，起動電流也很大，起動電流可達正常工作電流的7倍左右。啟動后，轉子正常轉動后，建立反電動勢，補償大部分輸入電壓（約85%）。因此，電流顯著下降（約為起動電流的1/7），即低于電動機額定負載的正常工作電流。

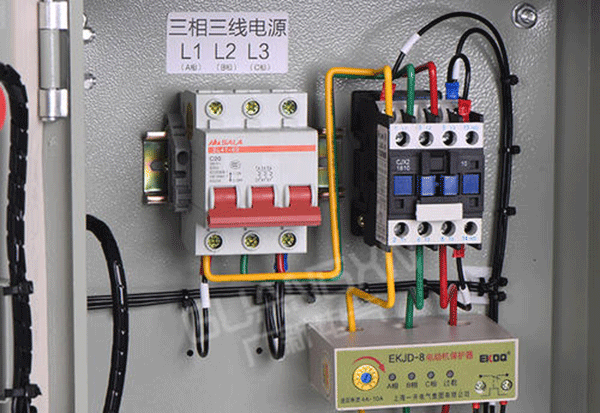

      這種反電動勢的存在是當三相鼠籠式異步電動機在運行中與相（C相）斷開時，電動機端A、C或B、C的線電壓既不是0也不是380V的一半，大約350V。此時，電動機缺相C的相C可以達到約185 V（線電壓和相電壓為AT）。這個時間取決于電動機的大小和負載等）。每個人都在考慮對關閉的380V繼電器施加大約350V的電壓。它會被釋放嗎？當然不是。因此，繼電器KM從未在第一版第18版電動機失相保護中發布。而且由于電動機缺乏單相電源，其他兩相的電流大大增加，超過了額定電流。電動機因過電流而使兩相繞組長時間燒毀。然而，當電動機剛剛啟動時，它缺少一個階段。電動機不起動。如果A相或B相缺失，則由于電源故障，KM繼電器無法閉合。如果C階段不存在，請按下啟動按鈕SB2。由于C相的電氣繼電器KQ不能閉合，因此公里數不能閉合，電動機不能起動。因此，只有在這種情況下，這條線路才能保護電動機。

      當三相鼠籠式異步電動機在運行中中斷時，由于反電動勢的存在，電動機星形繞組的中心電壓不會發生實質性的變化，中性點和中性點之間的電壓很小，從而不能驅動繼電器。在使用電容器或電阻星形電路手動檢測中心點時，其原理與連接到電動機星形繞組中心的控制繼電器的原理相對應。當電動機運行中斷時，不能用繼電器直接保護電動機。

      以上就是西安泰富西瑪電動機技術部工作人員為大家總結的關于三相鼠籠式異步電動機的缺相保護方法，嵌入轉子鐵心的籠條等于變壓器的二次線圈，并異步與定子相對應的交流電壓。因為鼠籠的兩端是閉合的，這就像變壓器短路一樣。

      在文章的末尾西安電機廠銷售部要向大家推薦一款應用非常廣泛的產品：YR三相異步電機，西安泰富西瑪YR系列（IP23）三相異步電機能在較小的起動電流下，提供較大的起動轉矩，并且能在一定范圍內調節速度，歡迎廣大新老用戶選購。
